Medienkeil (Ugra/Fogra)

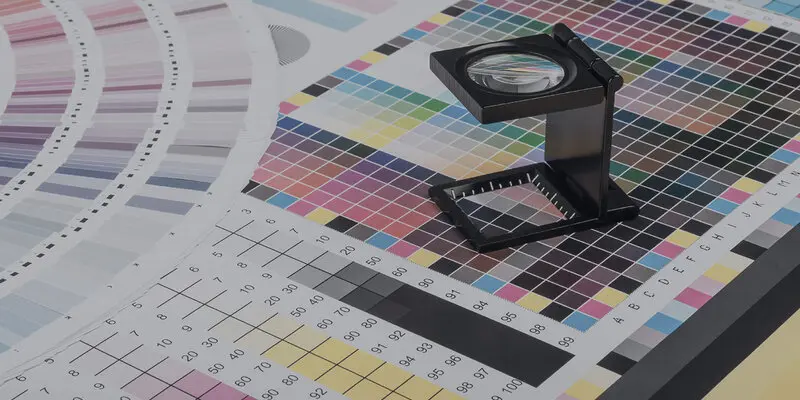

Der Medienkeil (auch Ugra/Fogra-Medienkeil) ist ein standardisierter Farbkontrollstreifen, der am Rand eines verifizierten Proofs mitgedruckt wird. Er besteht aus genau definierten Farbfeldern und macht messbar, ob der Proof die gewählte Druckbedingung korrekt simuliert. Ohne Medienkeil kann ein Proof zwar optisch gut aussehen, aber seine Farbverbindlichkeit ist nicht objektiv nachgewiesen.

Der Medienkeil ist damit das zentrale Kontrollinstrument im Proofing. Er trennt den normalen Farbausdruck von einem überprüfbaren Contract Proof. Für Freigaben, Reklamationsvorbeugung und professionelle Druckabstimmung ist genau diese Messbarkeit entscheidend.

Aufbau des Medienkeils

Der Ugra/Fogra-Medienkeil enthält eine Reihe präzise definierter Farbfelder. Diese Felder decken verschiedene kritische Bereiche des Druckprozesses ab:

Primärfarben: Cyan, Magenta, Gelb und Schwarz in verschiedenen Abstufungen.
Sekundärfarben: Überdruckungen wie Rot, Grün und Blau, die aus CMYK-Kombinationen entstehen.
Graubalance-Felder: neutrale Kombinationen, an denen Farbstiche besonders schnell sichtbar werden.
Tonwertfelder: Abstufungen zur Kontrolle der Farbwiedergabe über die Tonwertskala, etwa in Lichtern und Tiefen.
Papierweißfeld: Prüfung des auf dem Proof wiedergegebenen Papierweißes der Referenzbedingung; das Feld kann Simulationsfarbe tragen.

Diese Felder sind bewusst nicht dekorativ. Sie sind so gewählt, dass typische Probleme im Farbmanagement sichtbar und messbar werden: falsches Profil, instabiles Proofsystem, ungeeignetes Papier oder eine driftende Kalibrierung. Eine falsche Messbedingung verfälscht dagegen die Auswertung und muss gesondert ausgeschlossen werden.

Wie funktioniert die Messung?

Nach dem Druck wird der Medienkeil mit einem Spektralfotometer vermessen. Aus den spektralen Messdaten werden unter festgelegten Auswertungsbedingungen Lab-Farbwerte berechnet. Die Auswertung vergleicht diese mit den Sollwerten der gewählten Referenz, zum Beispiel Fogra 39, Fogra 51 oder Fogra 52, und berechnet daraus Delta-E-Farbabstände.

Die dokumentierte Auswertung zeigt anschließend, ob alle relevanten Werte innerhalb der zulässigen Toleranzen liegen. Bei proof-drucken.de fasst das kompakte Prüflabel das Ergebnis zusammen; Einzelwerte erhalten Sie im optionalen ausführlichen Messprotokoll. Dazu gehören je nach Auswertung unter anderem Papierweiß, Mittelwert und Maximum aller Felder, Primärfarben, der Buntton von Cyan, Magenta und Gelb sowie Buntgrau. Die Kriterien für ISO 12647-7:2016 fasst der bvdm in Tabelle 30 des MedienStandard Druck 2018 zusammen. Buntton und Buntgrau werden dabei mit ΔH beziehungsweise ΔCh bewertet, nicht mit ΔE00. Besteht der Medienkeil die Messung nicht, sollte der Proof nicht als verbindliche Farbreferenz verwendet werden. Umgekehrt belegt ein bestandener Keil allein nicht sämtliche Anforderungen an Proofsystem und Substrat; die Verbindlichkeit regeln Auftraggeber und Druckerei.

Warum ist der Medienkeil unverzichtbar?

Farbe ist subjektiv. Beleuchtung, Monitor, Umgebung, Gewöhnung und Material beeinflussen die Wahrnehmung. Der Medienkeil schafft eine objektive Ebene. Statt „sieht etwas zu warm aus“ oder „wirkt mir zu dunkel“ lässt sich messen, ob der Proof innerhalb der technischen Toleranz liegt.

Das ist besonders wichtig, wenn mehrere Parteien beteiligt sind: Kunde, Agentur, Druckvorstufe und Druckerei. Die Statusangaben nennen die simulierte Druckbedingung; die Auswertung der Medienkeil-Messfelder dokumentiert das Prüfergebnis. Dadurch wird aus einem visuellen Eindruck ein nachvollziehbarer Qualitätsnachweis.

Welche Fehler erkennt der Medienkeil?

Der Medienkeil hilft nicht nur bei der finalen Bestätigung, sondern auch bei der Fehlersuche. Wenn Primärfarben außerhalb der Toleranz liegen, kann das auf eine fehlerhafte Kalibrierung, falsche Tinten, ein ungeeignetes Papier oder eine falsche Profilzuordnung hinweisen. Abweichungen in den Graufeldern zeigen häufig Probleme in der Graubalance, die im Motiv später als Farbstich sichtbar werden können.

Auch das Papierweiß ist relevant. Wird ein Proof auf einem Papier erstellt, dessen Weißpunkt nicht zur Simulation passt, können alle Farben subjektiv verschoben wirken. Der Medienkeil macht diesen Zusammenhang messbar. Gerade bei Standards mit optischen Aufhellern oder bei ungestrichenen Papieren ist diese Kontrolle wichtig.

Was steht im Prüfprotokoll?

Prüfen Sie, ob Profil beziehungsweise Fogra-Referenz, Messbedingung, Datum und gemessene Abweichungen nachvollziehbar dokumentiert sind. Angaben zu Messgerät und Proofsystem helfen, die Prüfung einzuordnen. Das Prüfprotokoll sollte direkt dem Proof zugeordnet sein, damit später klar ist, welcher Ausdruck geprüft wurde. Wichtig ist auch, dass der Medienkeil tatsächlich auf demselben Blatt oder eindeutig zum Proof gehörend ausgegeben wurde.

Nutzen bei Freigabe und Reklamation

Bei einer Druckfreigabe schafft der Medienkeil eine gemeinsame Referenz. Wird später über Farbe diskutiert, kann geprüft werden, ob der Proof technisch korrekt war und ob der Auflagendruck plausibel dazu passt. Das ersetzt nicht jede drucktechnische Analyse, verhindert aber viele unklare Diskussionen über subjektive Farbeindrücke.

Ein Proof ohne Medienkeil und ohne Prüfprotokoll kann für eine grobe Farbbeurteilung hilfreich sein; er ist damit nicht als geprüfte farbverbindliche Referenz ausgewiesen. Wenn Farbverbindlichkeit gefordert ist, sollten Medienkeil und erfolgreiche Messung immer Teil des Auftrags sein. Bei proof-drucken.de werden alle Seiten vermessen; das Prüflabel steht formatabhängig auf einzelnen Seiten einer Gruppe. Das ausführliche Messprotokoll mit Einzelwerten ist optional. Für eine messbare Farbreferenz können Sie einen verifizierten Proof mit Medienkeil bestellen.
